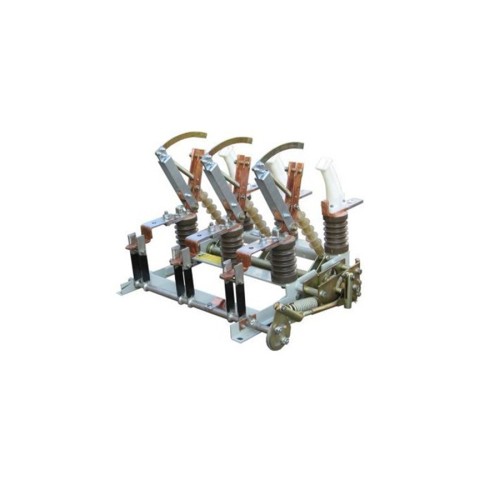

ВНАп(Л) — автогазовый выключатель с предохранителями. «под К-102» — комплектная ячейка: выключатель + шины + изоляторы + заземление, вставляется в К-102 как кассета.
Принцип работы:
- Коммутация: ручное (рычаг на фасаде К-102)
- Защита от КЗ: ПКТ → перегорание → механизм сброса → автоотключение
- Гашение дуги: SF₆ камера
- Заземление: ножи снизу (зп) → заземление после отключения
- Изоляторы ПР-10: фарфор — стойкость к химии, пыли, соли
Функции:
- Коммутация 630 А
- Автоотключение при КЗ (до 31,5 кА)
- Заземление линии
- Встраивание в КРУ К-102
Технические характеристики (ВНАп(Л)-10/630-20зп под К-102 с ПР-10)
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 10 кВ |
| Номинальный ток (In) | 630 А |
| Отключающая способность (Icu) | 20 кА |
| Предохранители ПКТ | 10–200 А, 31,5 кА (КЗ) |
| Включающая способность | 50 кА (пиковое) |
| Дугогасительная среда | Автогаз (SF₆) |
| Число полюсов | 3 |
| Исполнение | 20зп (заземляющие ножи снизу) |
| Привод | Ручной (рычаг на фасаде К-102) |
| Изоляторы | ПР-10 (фарфоровые, проходные) |
| Совместимость | КРУ К-102У1 / К-102Т1 |
| Механический ресурс | 10 000 циклов ВО |
| Электрический ресурс | 50 отключений при 20 кА |
| Климатическое исполнение | УХЛ1 / Т1 (–60…+45°C, агрессивные среды) |
| Степень защиты | IP30 (в К-102), IP54 (изоляторы) |
| Масса (кассеты) | ~180–200 кг |
| Габариты (в К-102) | 800 × 1800 × 1200 мм (ячейка) |
| Монтаж | Вставка в КРУ К-102 (болтовое крепление) |
| Стандарт | ГОСТ 17717-79, ТУ 3414-001-XXX |
Дополнительно:
- Индикатор срабатывания ПКТ
- Блокировка (ножи ↔ выключатель ↔ дверь)
- Фарфор ПР-10: кислото-, щелоче-, солестойкий
- Совместимость с РЗиА К-102 (реле, сигнализация)
Для чего нужен и где используется
ВНАп(Л) под К-102 с ПР-10 — кассетный выключатель с КЗ-защитой для внутренних КРУ в агрессивных средах.
Основные области применения:
- Химическая промышленность: КРУ в цехах с кислотами
- Металлургия: доменные, прокатные цеха (пыль, пар)
- Горнодобывающая промышленность: подземные РП, шахты
- Морские объекты: портовые подстанции (соль)
- Энергетика в экстремальных условиях: Заполярье, пустыни
Типичные цепи:
- Ввод в КРУ К-102 на химзаводе
- Питание трансформаторов 100–630 кВА
- Секционирование в пыльной среде
- Ручное управление + автоотключение при КЗ
Чем хорош ВНАп(Л)-10/630-20зп под К-102 с ПР-10
| Преимущество | Описание |
|---|---|
| Фарфоровые изоляторы | Не боятся химии, пыли, соли, УФ |
| Встраивание в К-102 | Готовый модуль — замена за 1 час |
| Автоотключение при КЗ | ПКТ + сброс — без РЗиА |
| Агрессивные среды | УХЛ1 / Т1 — от –60°C до +45°C |
| Компактность | Не занимает место вне КРУ |
| Простота замены ПКТ | Доступ через фасад К-102 |
| Долговечность | Фарфор + SF₆ = 30+ лет |
| Экономия | Дешевле вакуумных кассет |
Сравнение с аналогами
| Параметр | ВНАп(Л) под К-102 ПР-10 | ВВ/ТЕЛ-10 в К-104 | Реклоузер в КРУ |
|---|---|---|---|
| Изоляторы | Фарфор (ПР-10) | Полимер | — |
| Защита от КЗ | ПКТ встроенные | Реле | Электроника |
| Среда | Агрессивная (УХЛ1) | Умеренная | Умеренная |
| Замена | 1 час | 2 часа | 4 часа |
| Цена | ★★ | ★★★★ | ★★★★★ |
Технология монтажа и эксплуатации
- Монтаж:
- Вставить кассету в К-102
- Подключить шины, заземление
- Закрепить болтами
- Предохранители:
- Выбор ПКТ по нагрузке
- Установка в держатели
- Проверка:
- Блокировка, индикатор, сброс
- Пробное ВО
- ТО:
- Осмотр 1 раз/5 лет
- Очистка фарфора
- Замена ПКТ после КЗ
- Ремонт: кассета выкатывается целиком
Выбор ПКТ:
Трансформатор ПКТ 100 кВА 16 А 250 кВА 31,5 А 630 кВА 80 А
Заключение
ВНАп(Л)-10/630-20зп под К-102 с ПР-10 — это готовый кассетный модуль с КЗ-защитой и фарфоровыми изоляторами для КРУ К-102 в агрессивных средах. Идеален для:
- химпрома, металлургии, шахт,
- внутренней установки в КРУ,
- быстрой замены и ТО,
- долговечности 30+ лет.
Рекомендуется для: КРУ К-102У1/Т1 в агрессивных цехах, ввод/секционирование. Не подходит для: наружной установки, дистанционного управления, КЗ >31,5 кА.
