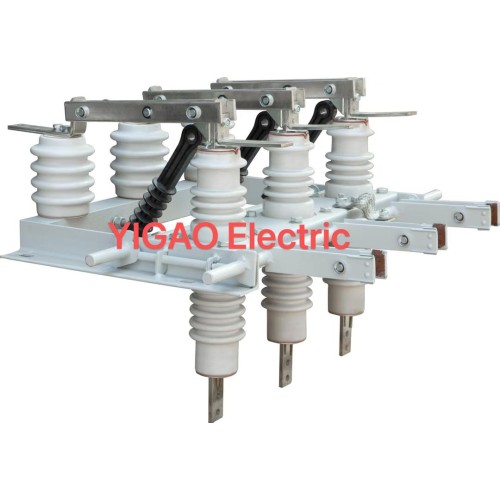

Разъединитель высоковольтный РВФЗ-10/630 II-II на фарфоровых изоляторах — это комбинированный коммутационный аппарат внутренней установки с двумя заземляющими ножами с двух сторон для работы в закрытых распределительных устройствах на напряжение 10 кВ.

Назначение и принцип действия

Основное назначение:

• Создание видимого разрыва в цепях 10 кВ при ремонтных работах

• Коммутация цепей без нагрузки или с незначительными токами

• Обеспечение безопасности персонала за счет двустороннего заземления

• Оперативные переключения в сложных схемах ЗРУ 6-10 кВ

Принцип действия:
Основные ножи разъединителя создают видимый разрыв главной цепи, а два заземляющих ножа с двух сторон обеспечивают подключение к заземляющему устройству для безопасного обслуживания с обеих сторон аппарата.

Технические характеристики

Электрические параметры:

• Номинальное напряжение: 10 кВ

• Наибольшее рабочее напряжение: 12 кВ

• Номинальный ток: 630 А

• Номинальный ток термической стойкости: 25 кА (в течение 4 с)

• Номинальный ток электродинамической стойкости: 63 кА (амплитудное значение)

• Частота переменного тока: 50 Гц

Механические характеристики:

• Климатическое исполнение: У2, У3

• Категория размещения: 2, 3

• Диапазон рабочих температур: от -45°C до +40°C

• Число полюсов: 3

• Число заземляющих ножей: 2 (с двух сторон)

• Исполнение: II-II (двустороннее заземление)

• Масса: ~160 кг

Конструктивные особенности

Изоляционная система:

• Фарфоровые изоляторы — традиционная надежная технология

• Высокая механическая прочность на изгиб и сжатие

• Отличные диэлектрические характеристики

• Устойчивость к атмосферным воздействиям

• Длительный срок службы (более 25 лет)

Конструкция заземляющих устройств:

• Два заземляющих ножа, расположенные с двух сторон

• Механическая блокировка между главными и заземляющими ножами

• Надежная контактная система

• Визуальный контроль положений

Особенности исполнения II-II:

• Заземляющие ножи с обеих сторон разъединителя

• Возможность заземления линии с двух сторон

• Повышенная безопасность обслуживания

Преимущества фарфоровых изоляторов

1. Проверенная надежность — многолетний опыт применения

2. Механическая прочность — устойчивость к повреждениям

3. Стабильность характеристик — неизменность свойств в течение срока службы

4. Ремонтопригодность — возможность замены отдельных изоляторов

5. Устойчивость к УФ-излучению — сохранение свойств при длительной эксплуатации

Условия эксплуатации

Климатические условия:

• Температура окружающей среды: от -45°C до +40°C

• Относительная влажность: до 80% при +25°C

• Высота над уровнем моря: до 1000 м

Эксплуатационные ограничения:

• Запрещена коммутация под нагрузкой

• Обслуживание только при снятом напряжении

• Регулярное техническое обслуживание

Области применения

Ответственные распределительные устройства:

• Главные распределительные щиты электростанций

• Узловые подстанции городских сетей

• Промышленные предприятия с повышенными требованиями безопасности

Комплектные распределительные устройства:

• Специальные ячейки КРУ 6-10 кВ

• Вводные и секционные разъединители

• Системы с двусторонним питанием

Монтаж и обслуживание

Требования к монтажу:

• На ровных металлоконструкциях

• С соблюдением расстояний до заземленных частей

• С обеспечением доступа для обслуживания

Обслуживание:

• Регулярная очистка изоляторов

• Проверка состояния контактов

• Контроль механических блокировок
