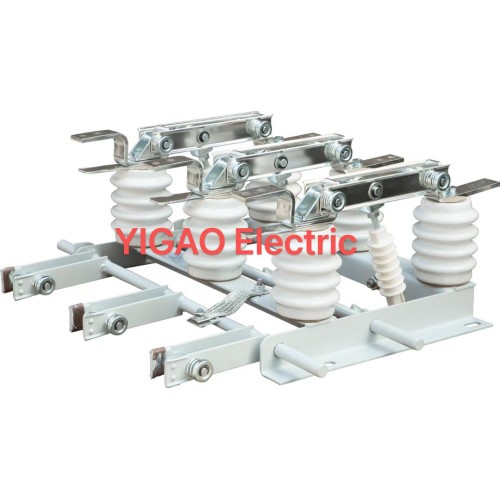

Разъединитель РВЗ-10/630 исп.2 с ПР-10 (фарфоровые изоляторы) — это трехполюсный коммутационный аппарат вертикально-рубящего типа, предназначенный для внутренней установки. Он оснащен фарфоровыми изоляторами и ручным рычажным приводом ПР-10. Аппарат включает заземляющие ножи со стороны шарнирных контактов, что обеспечивает безопасное заземление отключенных участков электрической цепи. Конструкция включает неподвижные контакты, смонтированные на изоляторах, и подвижные контактные ножи, управляемые приводным валом через рычаги и тяговые изоляторы.

Характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 630 А
• Климатическое исполнение: УХЛ2 (для умеренного и холодного климата, от -60°C до +40°C)
• Степень защиты: IP00
• Тип изоляторов: фарфоровые
• Привод: ручной ПР-10
• Межполюсное расстояние: зависит от исполнения (обычно 200 или 250 мм)
• Масса: около 16-24 кг (без привода, зависит от типа изоляторов)

Преимущества

• Надежная изоляция благодаря использованию фарфоровых изоляторов, устойчивых к высоким температурам и механическим нагрузкам.
• Простота эксплуатации и обслуживания благодаря ручному приводу ПР-10 с возможностью фиксации в включенном и отключенном положении.
• Механическая блокировка, предотвращающая одновременное включение рабочих и заземляющих ножей, что повышает безопасность.
• Долговечность и устойчивость к климатическим условиям умеренного и холодного климата.

Применение

• Используется в шкафах комплектных распределительных устройств (КРУ) и камерах стационарного обслуживания (КСО).
• Применяется в комплектных трансформаторных подстанциях (КТП, БКТП).
• Предназначен для включения и отключения под напряжением участков электрической цепи до 10 кВ при отсутствии нагрузочного тока, а также для заземления отключенных участков.
