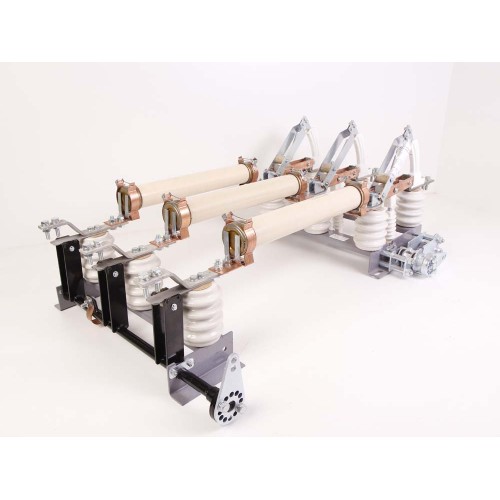

Выключатель нагрузки ВНАп(П)-10/630-20зп под К-102 с ПР-10 — это автогазовый коммутационный аппарат, предназначенный для включения и отключения под нагрузкой участков электрической цепи трехфазного тока частотой 50 Гц с номинальным напряжением 10 кВ. Аппарат оснащен фарфоровыми изоляторами и ручным приводом ПР-10, а также имеет заземляющие ножи и розетки для установки предохранителей типа К-102. Конструкция включает раму с шестью опорными изоляторами, на которых смонтированы подвижные и неподвижные контакты с дугогасительными камерами.

Характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 630 А
• Частота: 50 Гц
• Климатическое исполнение: УХЛ2 (от -60°C до +40°C)
• Тип изоляторов: фарфоровые
• Привод: ручной ПР-10
• Периодическая составляющая тока КЗ: 20 кА
• Масса: около 50-60 кг (в зависимости от комплектации)

Преимущества

• Надежная дугогасящая способность благодаря автогазовым камерам.
• Прочные фарфоровые изоляторы, устойчивые к механическим и климатическим нагрузкам.
• Возможность установки предохранителей К-102 для дополнительной защиты.
• Простота управления с помощью ручного привода ПР-10 с фиксацией положений.

Применение

• Используется в комплектных распределительных устройствах (КРУ), камерах стационарного обслуживания (КСО) и комплектных трансформаторных подстанциях (КТП).
• Применяется для коммутации под нагрузкой и заземления отключенных участков электрических сетей напряжением до 10 кВ.
